不銹鋼可以粉末冶金加工嗎,？答案是可以的。粉末冶金不銹鋼可制成零件,。將在感應(yīng)爐內(nèi)熔煉成的不銹鋼水由噴嘴漏孔流出,，用高壓水進行霧化，冷凝后得到不銹鋼粉末,。粉末經(jīng)脫水,、干燥、分級,、退火等工序處理,，水霧化不銹鋼粉末的松裝密度為2．5～3．2g/cm。在550～830MPa壓力下壓制成形。壓坯在露點為-45～-50℃的氫氣或分解氨氣氛中燒結(jié),。也可采用真空燒結(jié)，燒結(jié)溫度為1120～1150℃,。當(dāng)需要較好的力學(xué)性能和耐腐蝕性能時,，要采用高達1315C的燒結(jié)溫度。

1,、304不銹鋼粉末冶金

304不銹鋼粉末冶金加工,，具有良好的無磁、抗腐蝕性,、綜合性能非常好,。

2、316不銹鋼粉末冶金

可以添加Mo元素,，讓316不銹鋼生產(chǎn)出來的粉末冶金產(chǎn)品耐腐蝕性,、耐高溫等性能有較大提升。

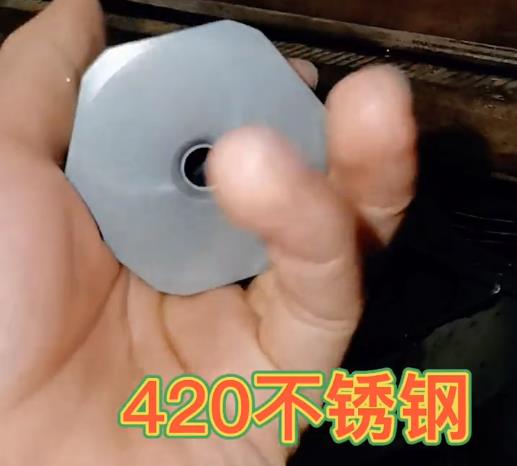

3,、420不銹鋼粉末冶金

420不銹鋼具有弱磁性能,，具有一定的耐磨性和抗腐蝕性，而且硬度很高,。

以上三種就是常用的粉末冶金不銹鋼材質(zhì),，不銹鋼材質(zhì)用粉末冶金加工技術(shù)來做，能補充傳統(tǒng)加工技術(shù)的缺點,，可減少合金元素偏析,，提高粉末冶金生產(chǎn)零件性能，少切削少機加工,，節(jié)約原材料,，降低生產(chǎn)成本。

粉末冶金不銹鋼可制成鋼材,。將不銹鋼水用高壓氮氣霧化成粉末,，粉末顆粒呈球狀，松裝密度約4．8g/cm,，粉末氧含量小于100×10,。也可用旋轉(zhuǎn)電極制粉法生產(chǎn)球狀不銹鋼粉末，氧含量為(40～70)×10,。將這些不銹鋼粉末裝入包套內(nèi),，抽真空密封后，在5kPa壓力下冷等靜壓制,，繼而在1050℃,、2kPa壓力下熱等靜壓致密化成材。也可將冷等靜壓坯在1200℃溫度下熱擠壓成致密棒,、管材,。與普通的鑄鍛不銹鋼材比較,，粉末治金不銹鋼材的鎳、鉻和鉬元素的偏析小,，晶粒度細小得多,，硫化物夾雜細小并均勻分布。所以改善了力學(xué)性能和耐腐蝕性能,。

粉末冶金不銹鋼的牌號主要有1Crl3,、2crl3、1Crl7Mo,、00Cr18Nil0,、00Cr17Nil4M02、OCrl7N14Cu4Nb等,。在海上作業(yè)的惡劣環(huán)境下,，為提高耐腐蝕性和強度，采用高鉬,、高鎳,、含氮、含錳的特殊不銹鋼,。但是,，這種鋼的熱加工性差，焊接時易形成熱裂紋,。為克服這些缺點,，采用粉末冶金熱等靜壓或熱擠工藝直接制得各向同性、無偏析的粉末冶金不銹鋼法蘭盤,、鋼管和其他零件,。
